Universalmontageplatte UMP-ALU-TZ

Produktbeschreibung

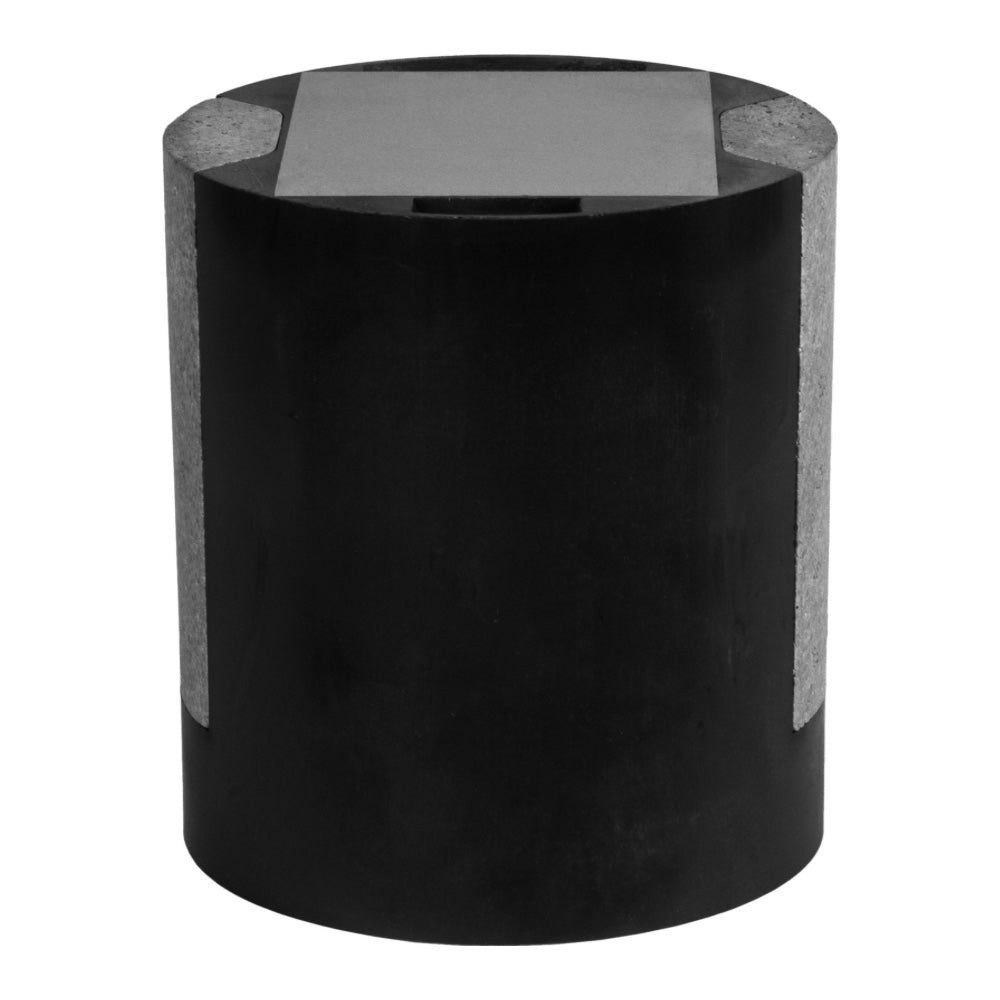

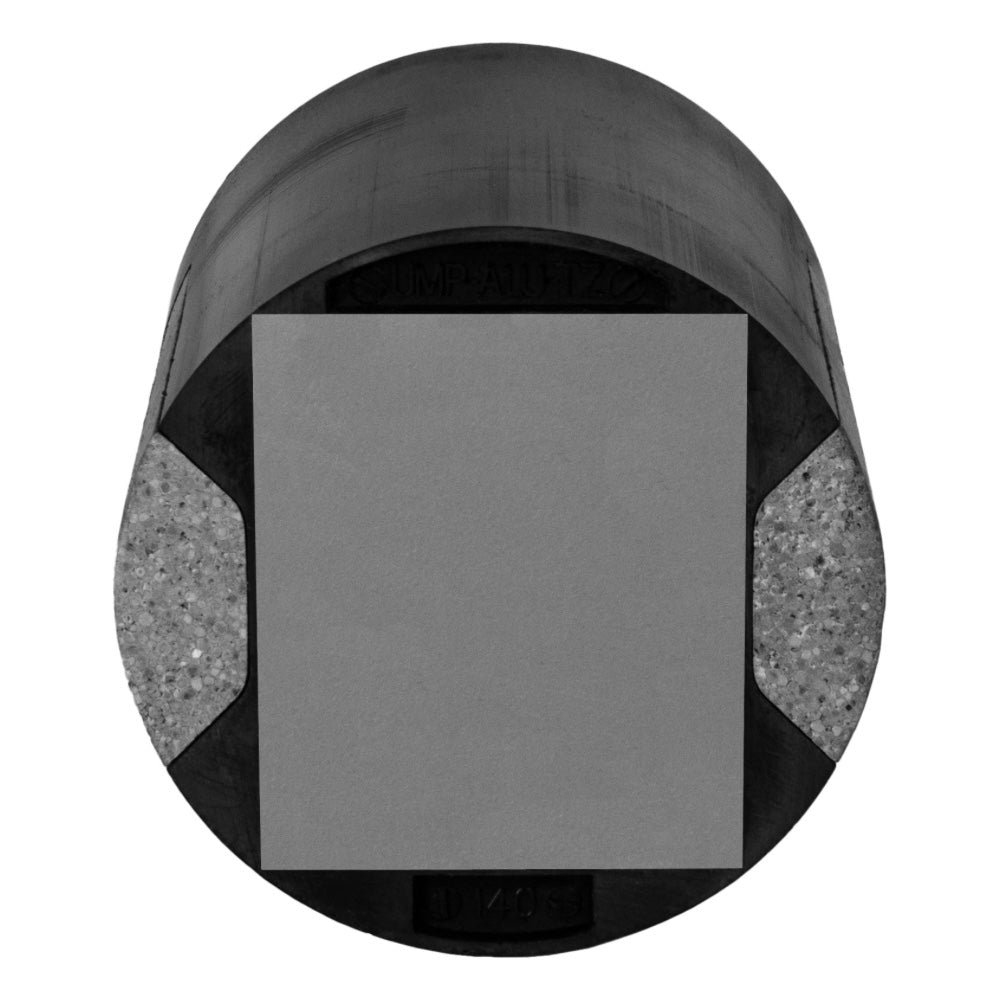

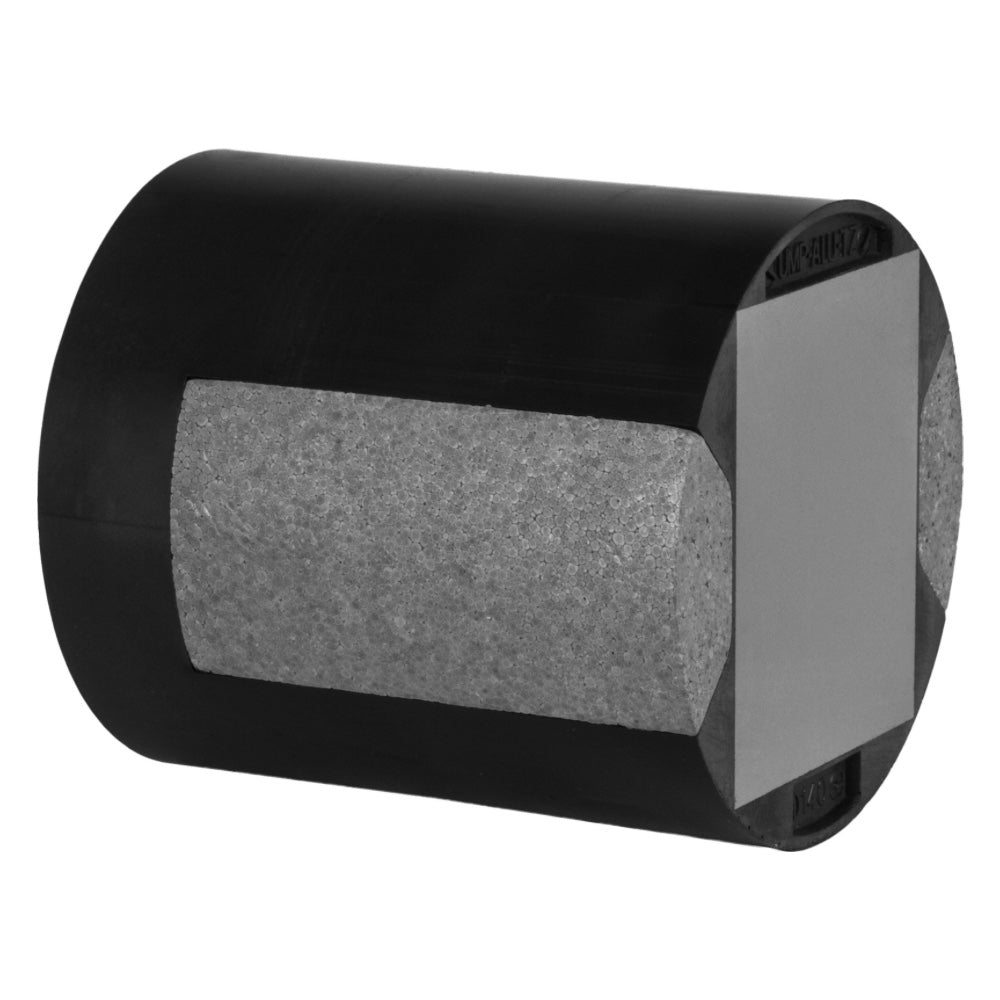

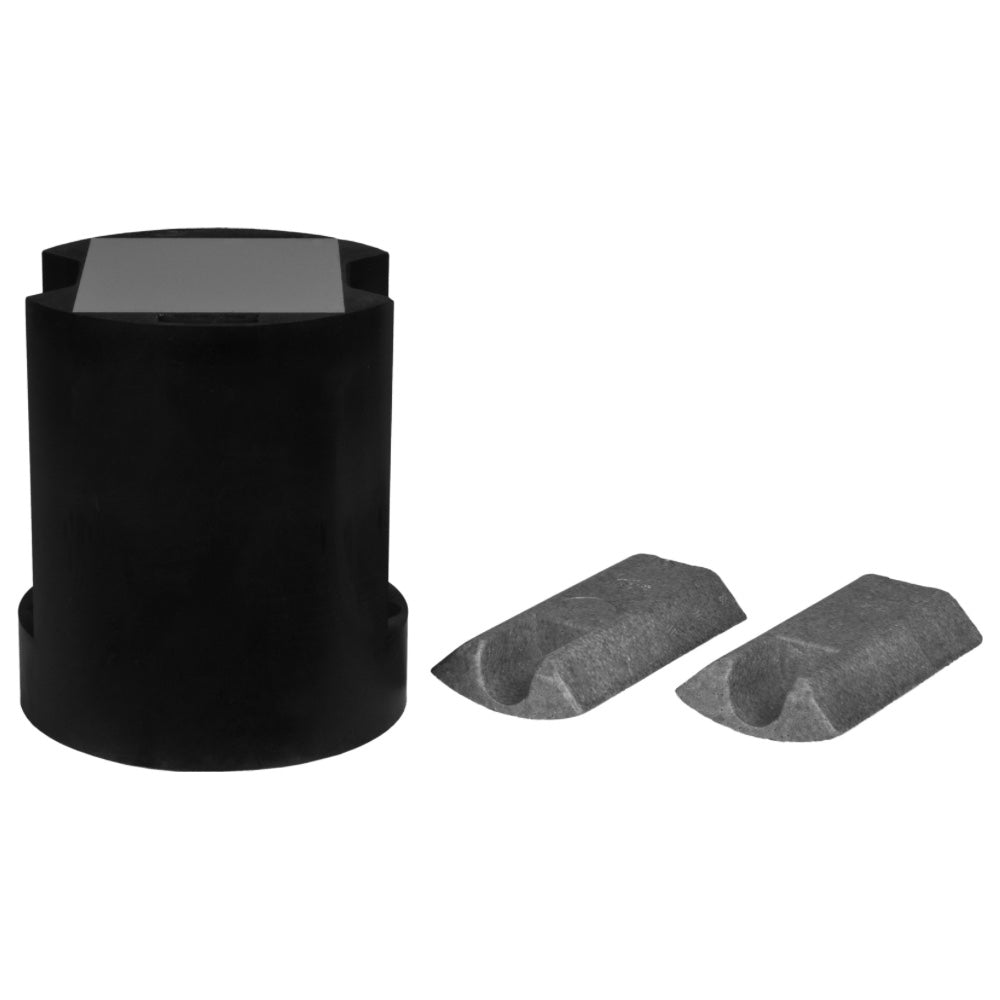

Universalmontageplatte UMP-ALU-TZ – Sichere Befestigung an gedämmten Fassaden

Sie möchten Außenleuchten, Handläufe oder leichte Vordächer sicher an Ihrer gedämmten Fassade montieren? Die Universalmontageplatte UMP-ALU-TZ bietet eine stabile und wärmebrückenfreie Lösung. Sie sorgt dafür, dass Ihre Wärmedämmung unversehrt bleibt und keine Energieverluste entstehen.

Vorteile auf einen Blick:

✅ Stabile Befestigung: Dank der Kombination aus PU-Hartschaum, einer 12 mm dicken Aluminiumplatte und faserverstärkten Kunststoffkomponenten bleibt alles sicher an Ort und Stelle.

✅ Wärmebrückenfrei: Kein unnötiger Wärmeverlust oder Feuchtigkeitsprobleme – ideal für energieeffiziente Gebäude.

✅ Einfache Montage: Die Platte wird mit dem passenden Befestigungsmaterial geliefert und kann leicht installiert werden.

✅ Vielseitig einsetzbar: Perfekt für leichte Anbauteile wie Leuchten, kleine Vordächer oder Handläufe.

✅ Langlebig und wetterbeständig: Robuste Materialien sorgen für eine dauerhafte und sichere Montage.

Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.

Produkteigenschaften

Durchmesser: 125 mm
Dicke: 80 – 300 mm (je nach Variante)
Nutzfläche: 75 x 36 mm
Material: PU-Hartschaum, Aluminium (12 mm), faserverstärkter Kunststoff
Lochabstand: 100 mm

Anwendungsbereiche

- Außenleuchten
- Handläufe
- Leichte Vordächer
- Schilder und kleine Anbauteile
- u.v.m.

Zulässige Lasten Montageelement

Zulässige Lasten der UMP-ALU-TZ

Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei horizontaler Montage mit zwei Schrauben sowie abhängig von der Dämmstoffdicke:

FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.
FD – Druckbeanspruchung: Druckbelastung in Längsrichtung der Schraube (z. B. durch Bauteile, die aufliegen).
M – Biegebeanspruchung: Momenteinwirkung auf das Montageelement, angegeben in kg/m.

Empfohlene Lasten je Dämmstärke
Dämmstärke (mm)	FZ (Zug) (kg)	FV (Quer) (kg)	FD (Druck) (kg)	M (Biegemoment) (kg/m)
80	745	300	1770	20
100	730	260	1740	20
120	715	220	1720	19
140	700	185	1690	18
160	690	155	1680	18
180	685	135	1660	17
200	675	115	1650	17
220	670	100	1640	17
240	665	86	1640	17
260	665	80	1630	17
280	660	79	1630	17
300	660	79	1640	17

Wichtiger Hinweis:
Die angegebenen Lastwerte beziehen sich auf die UMP-ALU-TZ bei horizontaler Montage. Die tatsächliche Belastbarkeit hängt von der Montageart und dem Verankerungssystem ab.

Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γ_M und γ_F = 1,40. Sie ersetzen keine statische Berechnung und keine bauaufsichtliche Zulassung. Für sicherheitsrelevante Anwendungen ist eine Fachkraft hinzuzuziehen.

Hinweis zur Umrechnung von kg und kN:
Kilogramm (kg) ist eine Einheit der Masse, während Kilonewton (kN) eine Einheit der Kraft darstellt. Eine direkte Umrechnung ist daher physikalisch nicht korrekt, außer man bezieht die Erdbeschleunigung (Gravitation) mit ein. Diese beträgt im Mittel etwa 9,81 m/s².

Zur Orientierung gilt folgende Faustregel:

1 kN ≈ 100 kg (unter Normbedingungen, gerundet)

⚠️ Diese Umrechnung gilt nur für Eigengewichtskräfte. Bei z. B. Windlasten oder dynamischen Belastungen ist kN direkt als Kraft zu betrachten.

Hinweis zur Einheit kN·m (Biegemoment):
Die Angaben zum Biegemoment sind in der praxisnahen Einheit kg/m dargestellt.

Physikalisch korrekt ist jedoch die Einheit kN·m:

1 kg·m ≈ 0,00981 kN·m

Beispiel: 18 kg/m ≈ 0,18 kN·m

⚠️ Für statische Berechnungen sollte immer mit kN·m gerechnet werden.

Berechnung der Biegebeanspruchung

Die zulässige Biegebeanspruchung gibt an, wie viel Gewicht ein Montageelement bei einem bestimmten Hebelarm (Ausladung) tragen darf. Der Biegemomentwert ist direkt in kg/m angegeben.

Max. Gewicht(kg) = Biegemoment(kg/m) / Hebelarm (m)

Beispielrechnung:

Ein Montageelement ist bis 18 kg/m belastbar. Die Markise hat eine Ausladung von 2,5 m:

Max. Gewicht = 18 / 2,5 = 7,2 kg

Ergebnis: Bei 2,5 m darf ein Montageelement max. ca. 7,2 kg tragen.

Wenn z. B. eine Gelenkarmmarkise insgesamt 30 kg wiegt:

30 / 7,2 ≈ 4,17 Elemente benötigt

Fazit: Dieses Element ist eher ungeeignet für schwere Lasten und sollte daher zum Beispiel nicht für eine Gelenkarmmarkise eingesetzt werden, sondern eignet sich eher für leichte Anbauteile wie Außenleuchten, Handläufe, leichte Vordächer sowie Schilder und andere leichte Anbauteile.

Empfohlene Gebrauchslast auf die Verschraubung in der Aluplatte:
Zugkraft pro M6 Schraube: ca. 470 kg
Zugkraft pro M8 Schraube: ca. 680 kg
Zugkraft pro M10 Schraube: ca. 760 kg
Zugkraft pro M12 Schraube: ca. 1130 kg

Bei den angegebenen Werten handelt es sich um Schraubenauszugswerte einer Einzelschraube aus der Aluplatte.
