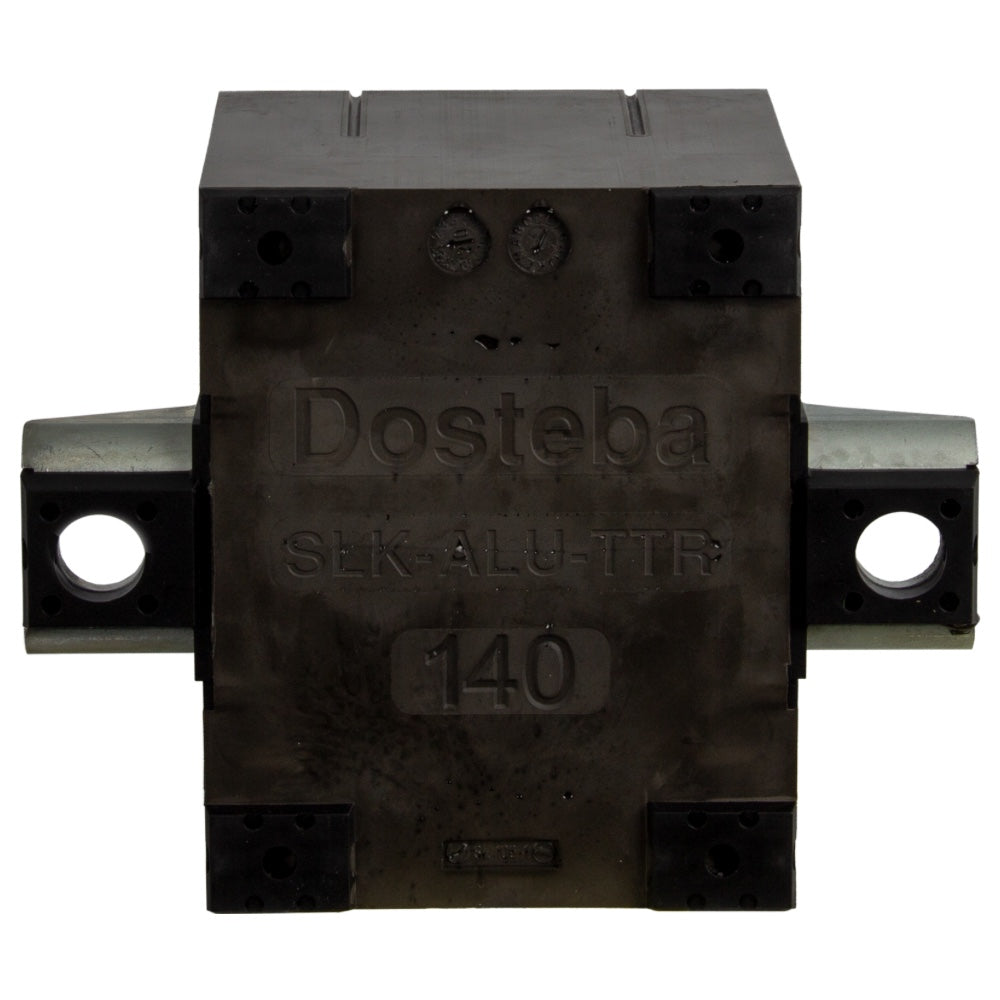

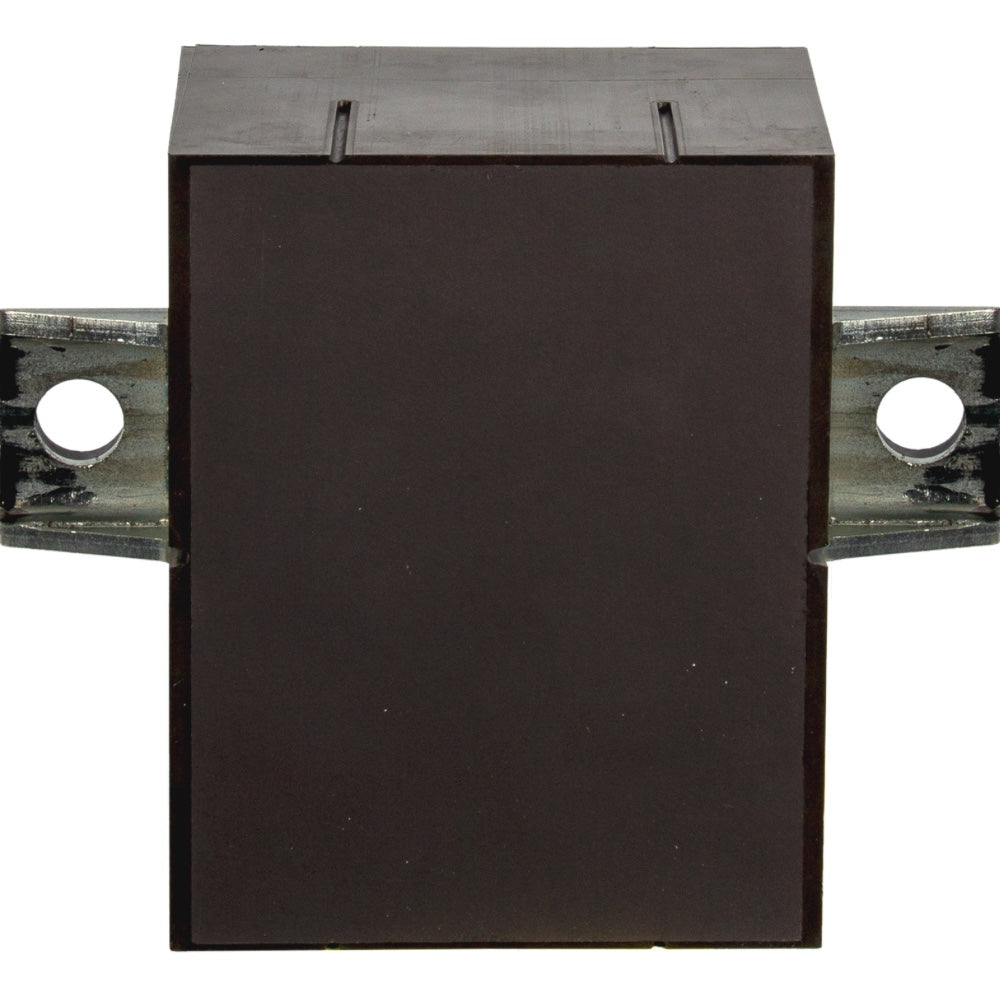

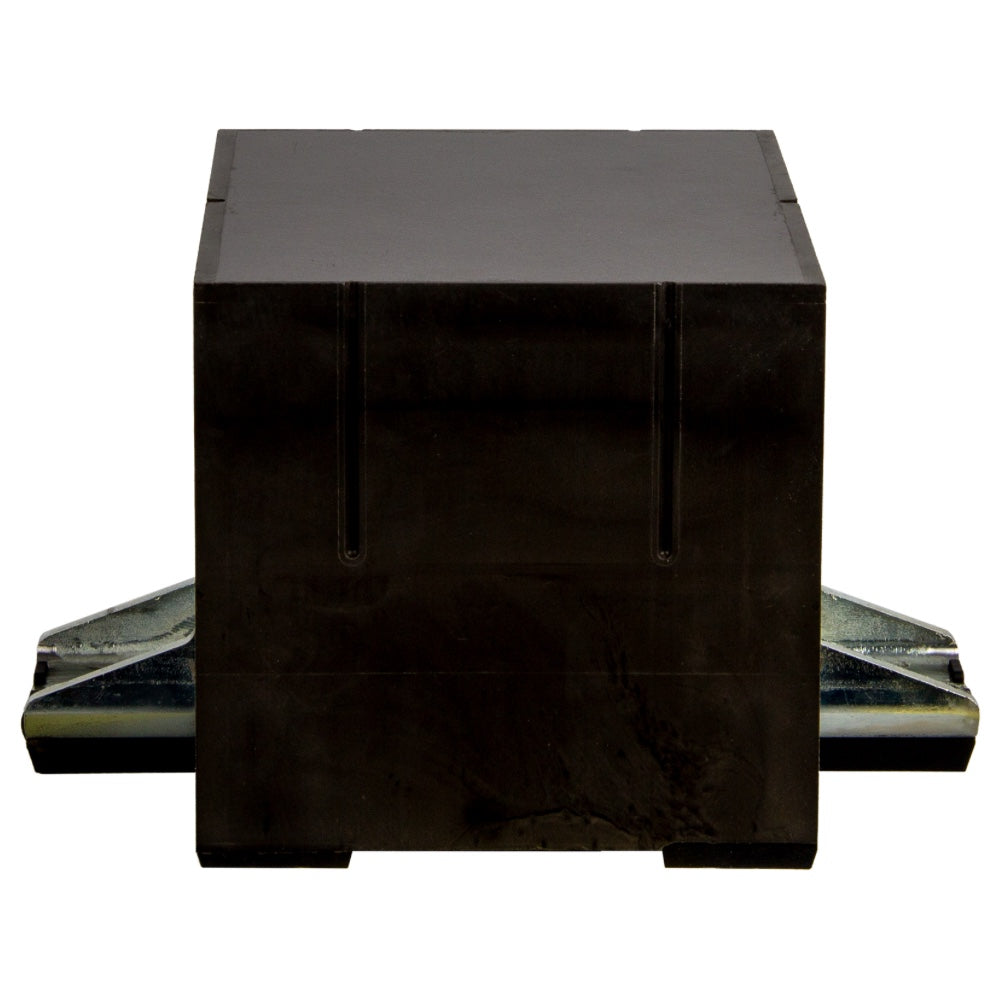

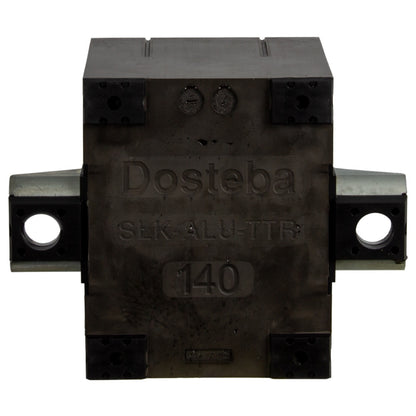

Schwerlastkonsole SLK-ALU-TTR

Produktbeschreibung

Die SLK-ALU-TTR Schwerlastkonsole von Dosteba ist die optimale Lösung, wenn du schwere Bauteile an gedämmten Betondecken oder Fassaden sicher befestigen möchtest. Ob Vordach, Markise, Außentreppe oder Carport-Konstruktion – mit der TTR-Konsole bringst du selbst große Lasten stabil und wärmebrückenfrei unter die Decke oder an die Wand. Sie eignet sich besonders für wärmebrückenfreie Fremdmontagen in WDVS, hinterlüfteten Fassaden und Innendämmungen. Die Verschraubung in das Element erfolgt mit metrischen Schrauben M6-M12.

Speziell für massive Anbauteile an der Decke entwickelt

Die SLK-ALU-TTR wurde für die Betondeckenmontage in Kombination mit Dämmsystemen konzipiert. Der intelligente Aufbau mit tragfähigem PU-Hartschaumkörper, integrierter Stahlstruktur und innenliegender Aluplatte erlaubt eine sichere Kraftübertragung in die Decke – ohne Schäden am WDVS oder Energieverluste durch Kältebrücken.

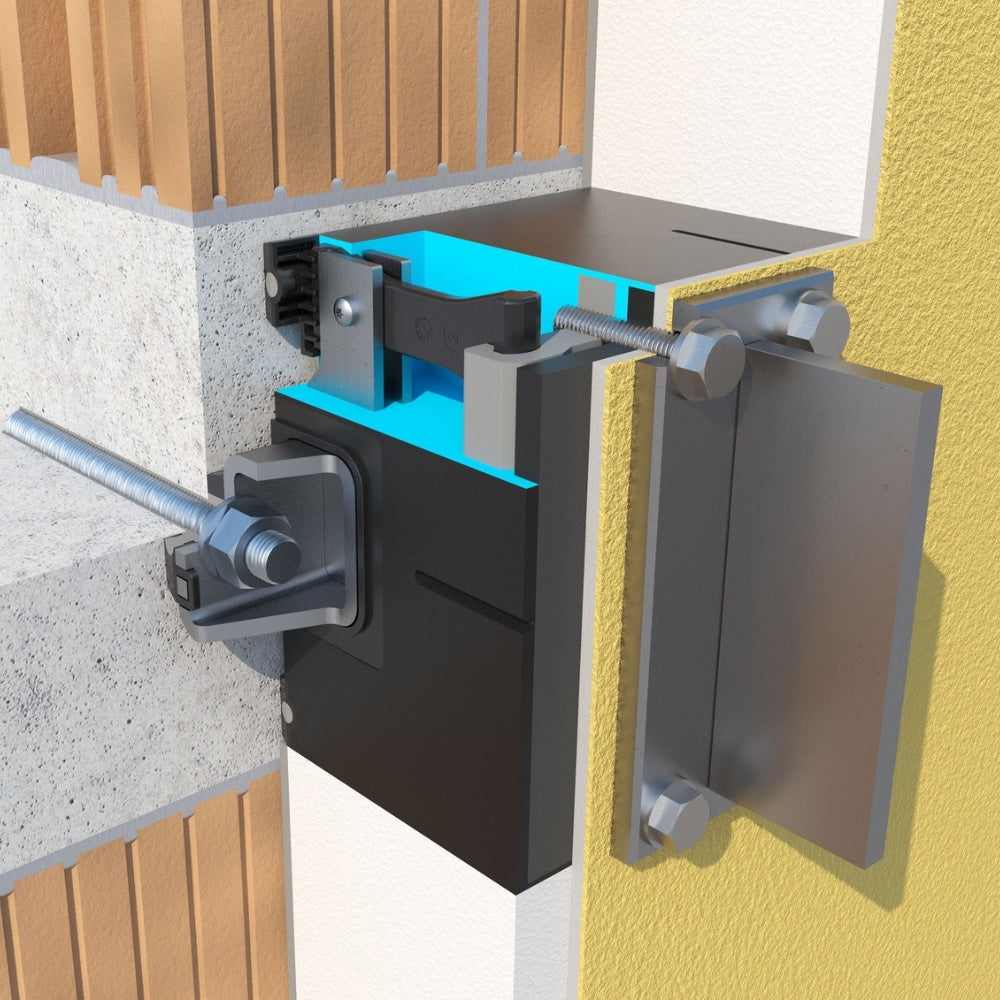

Aufbau der SLK-ALU-TTR:

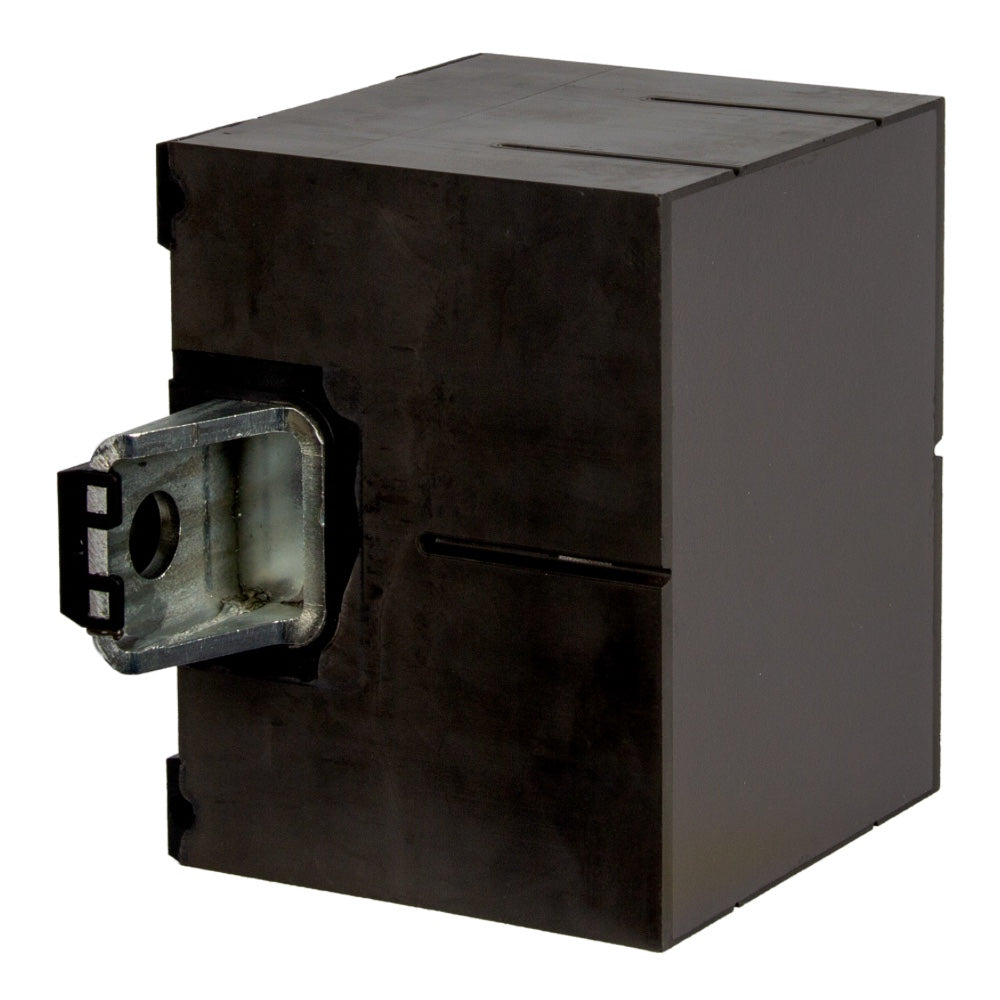

PU-Hartschaumkörper mit hoher Druckfestigkeit und integrierter Stahlkonsole
15 mm Aluminiumplatte (innenliegend) zur Verschraubung des Anbauteils
HPL-Compactplatte an der Außenseite – druckfest & putzverträglich
Verschraubung mit Injektionsankern, Bolzenankern oder Betonschrauben in der Betondecke

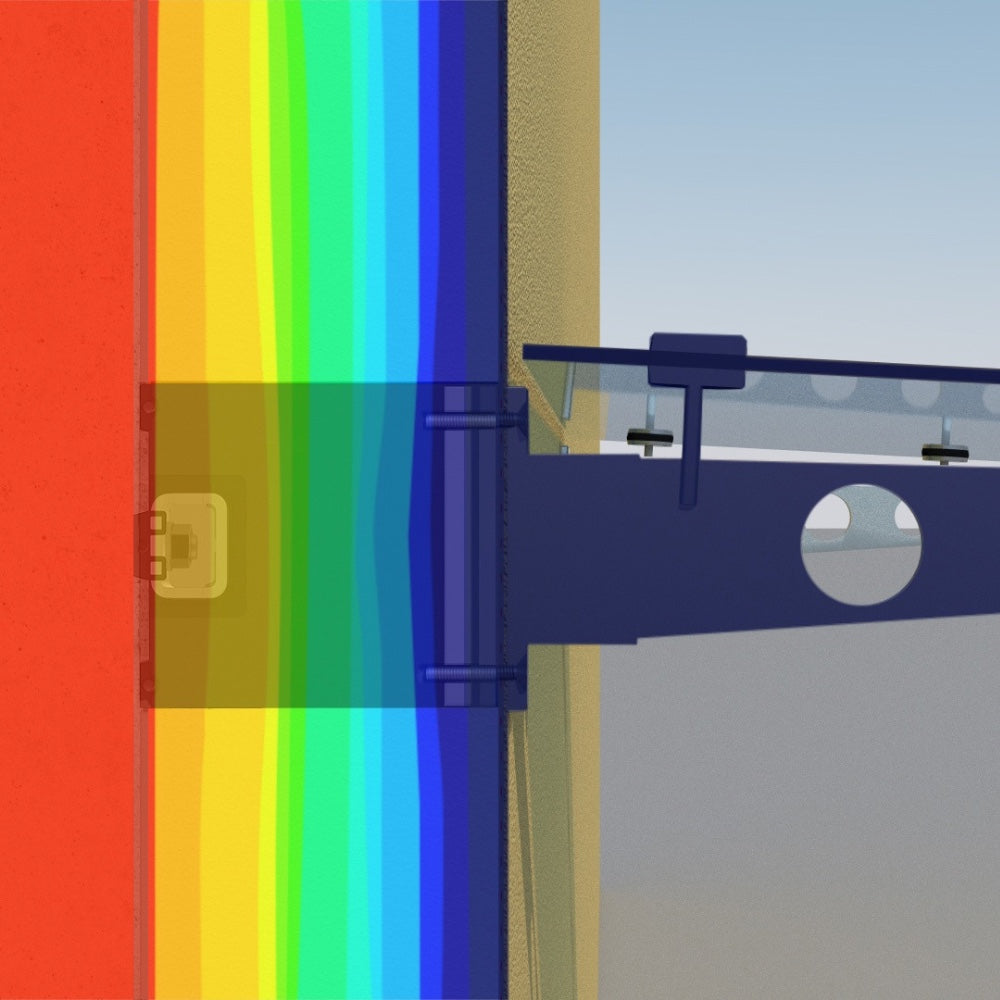

Wärmebrückenfrei & dauerhaft stabil – ideal für energieeffiziente Bauweise

Vorteile auf einen Blick:

✅ Decken- & Fassadenmontage möglich – für flexible Anwendungen im Neubau & Bestand

✅ Wärmebrückenfrei – schützt die Dämmung, vermeidet Energieverluste

✅ Trägt hohe Lasten – ideal für große, schwere Anbauteile

✅ Einfache Verarbeitung – Montage mit Standardwerkzeug

✅ Langlebig & witterungsbeständig – perfekt für den Außenbereich

Vergleich der Varianten SLK-ALU-TTR / SLK-ALU-TTQ

– Nutzfläche & Maße

Variante	Nutzfläche	Compactplatte	Grundfläche	Aluplatte	Lochabstand
SLK-ALU-TTR	162 × 82 mm	182 × 140 × 10 mm	240 × 186 mm	15 mm (innenliegend)	200 mm
SLK-ALU-TTQ	162 × 182 mm	182 × 240 × 10 mm	340 × 186 mm	15 mm (innenliegend)	300 mm

Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.

Produkteigenschaften

Abmessungen
Grundfläche: 240 x 186 mm
Dicke: 100 – 300 mm
Compactplatte: 182 x 140 x 10 mm
Nutzfläche: 162 x 82 mm
Dicke Aluplatte: 15 mm
Lochabstand: 200 mm
Raumgewicht PU: 350 kg/m³

Anwendungsbereiche

- Vordächer
- Markisen
- Treppen
- Carportbefestigung an Fassaden
- u.v.m.

Zulässige Lasten Montageelement

Zulässige Lasten der SLK-ALU-TTR

Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei horizontaler Montage mit vier Schrauben im Lochbild 70 x 150 mm sowie abhängig von der Dämmstoffdicke:

FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.
FD – Druckbeanspruchung: Druckbelastung in Längsrichtung der Schraube (z. B. durch Bauteile, die aufliegen).
M – Biegebeanspruchung: Momenteinwirkung auf das Montageelement, angegeben in kg/m.

Empfohlene Lasten je Dämmstärke
Dämmstärke (mm)	FZ (Zug) (kg)	FV (Quer) (kg)	FD (Druck) (kg)	M (Biegemoment) (kg/m)
100	2240	965	3930	175
120	2290	910	3930	175
140	2330	860	3930	175
160	2360	815	3920	175
180	2390	770	3900	170
200	2400	725	3870	170
220	2410	690	3830	165
240	2410	650	3790	165
260	2400	620	3740	160
280	2380	590	3680	155
300	2360	560	3610	150

Wichtiger Hinweis:
Die angegebenen Lastwerte beziehen sich auf die SLK-ALU-TTR bei horizontaler Montage. Die tatsächliche Belastbarkeit hängt von der Montageart und dem Verankerungssystem ab.

Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γ_M und γ_F = 1,40. Sie ersetzen keine statische Berechnung und keine bauaufsichtliche Zulassung. Für sicherheitsrelevante Anwendungen ist eine Fachkraft hinzuzuziehen.

Hinweis zur Umrechnung von kg und kN:
Kilogramm (kg) ist eine Einheit der Masse, während Kilonewton (kN) eine Einheit der Kraft darstellt. Eine direkte Umrechnung ist daher physikalisch nicht korrekt, außer man bezieht die Erdbeschleunigung (Gravitation) mit ein. Diese beträgt im Mittel etwa 9,81 m/s².

Zur Orientierung gilt folgende Faustregel:

1 kN ≈ 100 kg (unter Normbedingungen, gerundet)

⚠️ Diese Umrechnung gilt nur für Eigengewichtskräfte. Bei z. B. Windlasten oder dynamischen Belastungen ist kN direkt als Kraft zu betrachten.

Hinweis zur Einheit kN·m (Biegemoment):
Die Angaben zum Biegemoment sind in der praxisnahen Einheit kg/m dargestellt.

Physikalisch korrekt ist jedoch die Einheit kN·m:

1 kg·m ≈ 0,00981 kN·m

Beispiel: 175 kg/m ≈ 1,75 kN·m

⚠️ Für statische Berechnungen sollte immer mit kN·m gerechnet werden.

Berechnung der Biegebeanspruchung

Die zulässige Biegebeanspruchung gibt an, wie viel Gewicht ein Montageelement bei einem bestimmten Hebelarm (Ausladung) tragen darf. Der Biegemomentwert ist direkt in kg/m angegeben.

Max. Gewicht(kg) = Biegemoment(kg/m) / Hebelarm (m)

Beispielrechnung:

Ein Montageelement ist bis 138 kg/m belastbar. Die Markise hat eine Ausladung von 2,5 m:

Max. Gewicht = 175 / 2,5 = 70 kg

Ergebnis: Bei 2,5 m darf ein Montageelement max. ca. 70 kg tragen.

Wenn z. B. eine Gelenkarmmarkise insgesamt 50 kg wiegt:

50 / 70 ≈ 0,72

Fazit: Eine Konsole könnte theoretisch die komplette Last tragen. In der Praxis sind jedoch immer mind. zwei Befestigungspunkte nötig.

Empfohlene Gebrauchslast auf die Verschraubung in der Aluplatte:
Zugkraft pro M6 Schraube: ca. 720 kg
Zugkraft pro M8 Schraube: ca. 1290 kg
Zugkraft pro M10 Schraube: ca. 1530 kg
Zugkraft pro M12 Schraube: ca. 1740 kg

Bei den angegebenen Werten handelt es sich um Schraubenauszugswerte einer Einzelschraube aus der Aluplatte.
