Klobentragelement K1-PE

€27,95

Sale Ausverkauft

Inkl. Steuern. Versand wird beim Checkout berechnet

Anzahl

Produktbeschreibung

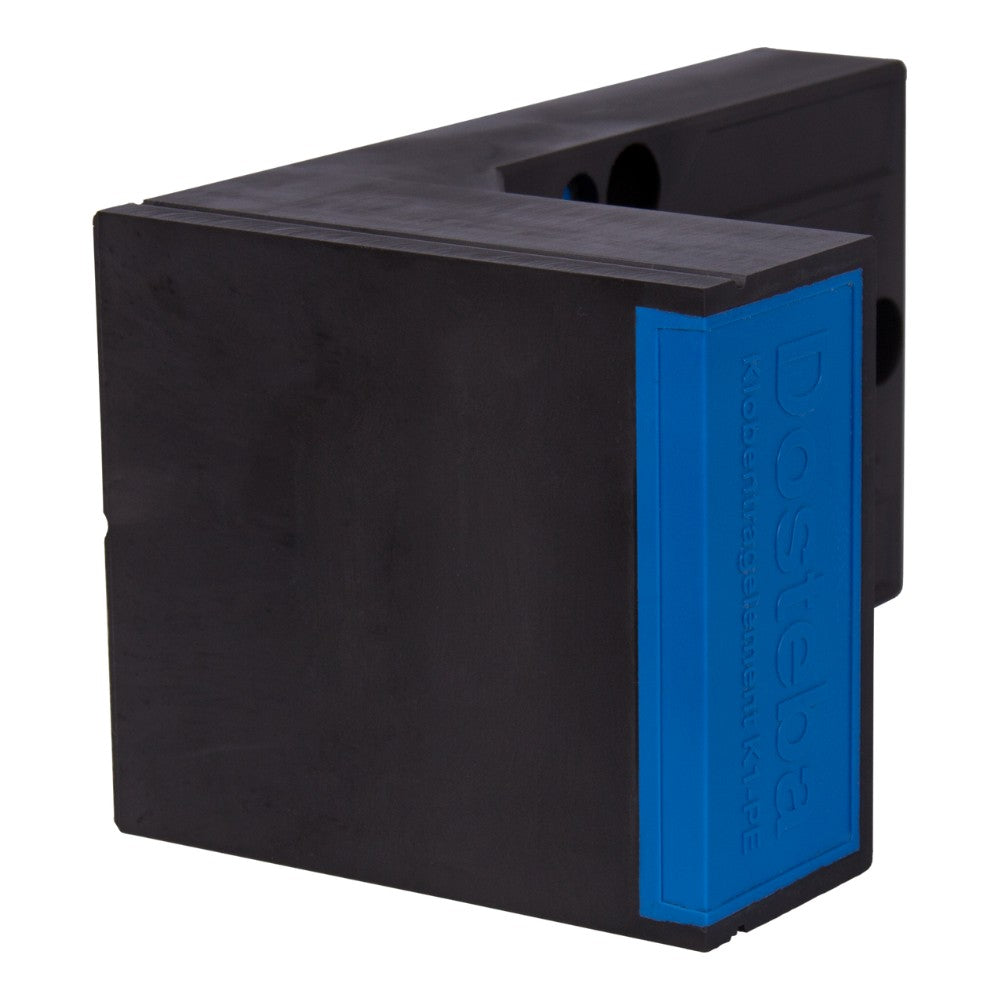

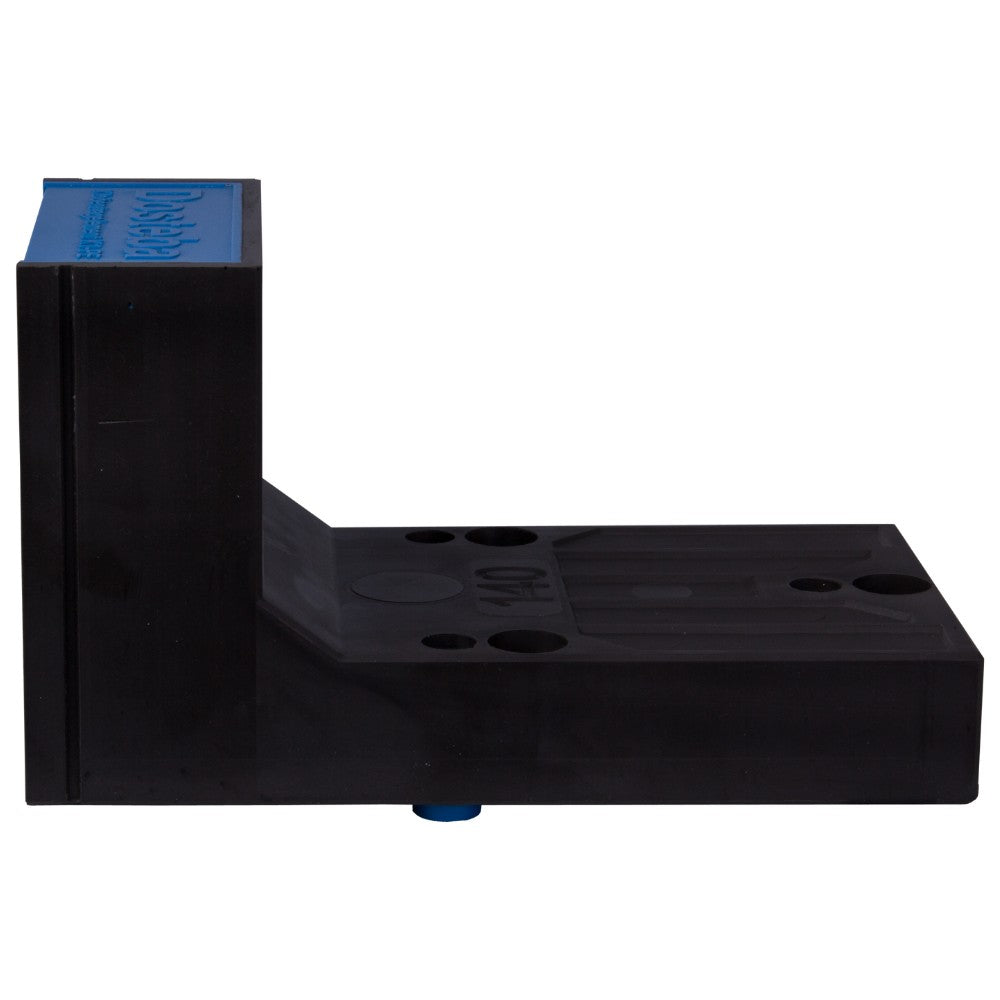

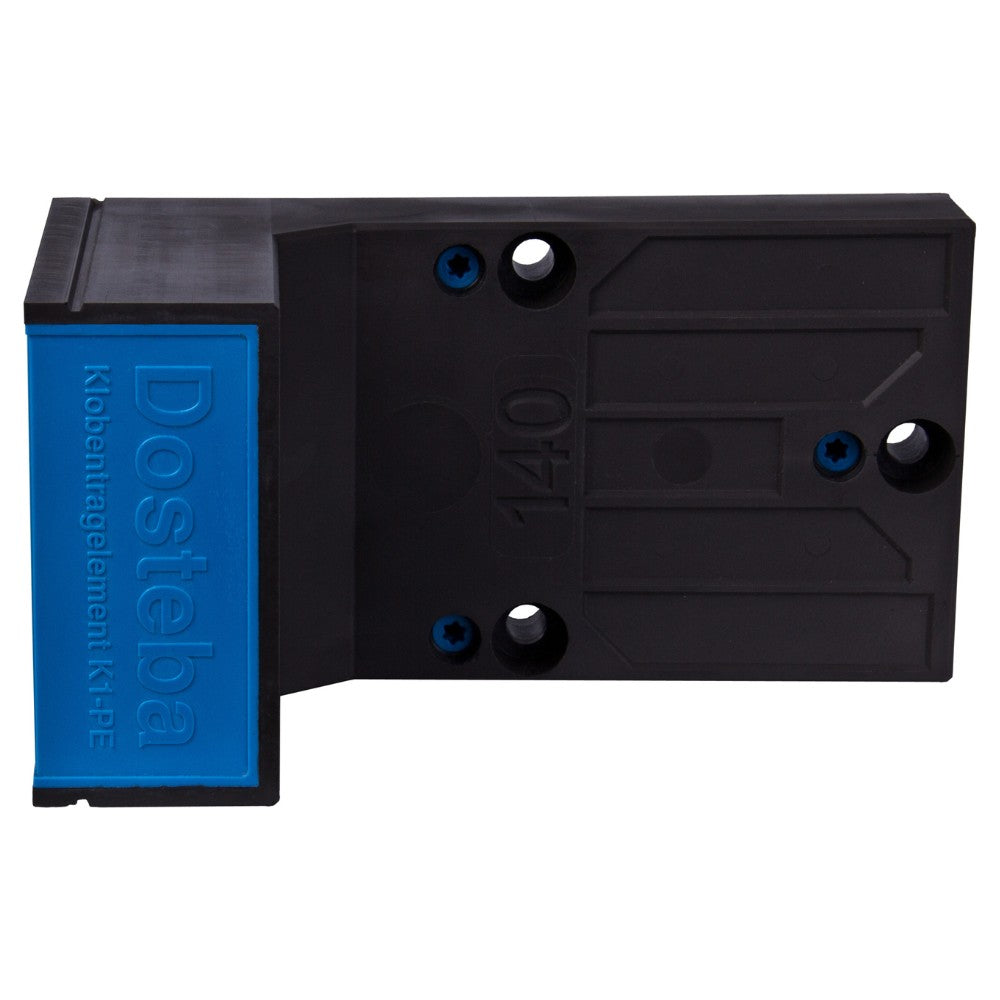

Das Klobentragelement K1-PE von Dosteba ist eine praktische und wärmebrückenfreie Lösung zur Befestigung von Fensterladenkloben in gedämmten Fassaden. Es eignet sich für WDVS (Wärmedämmverbundsysteme), hinterlüftete Fassaden und Innendämmungen – überall dort, wo eine sichere, punktuelle Verankerung ohne Wärmebrücke gefragt ist.

Technischer Aufbau

PU-Hartschaumkörper (Polyurethan) mit hoher Druckfestigkeit – langlebig und belastbar
Erste Einlage: Faserverstärkter Kunststoff zur kraftschlüssigen Verschraubung mit dem Untergrund sowie zur Aufnahme der Stellfüße

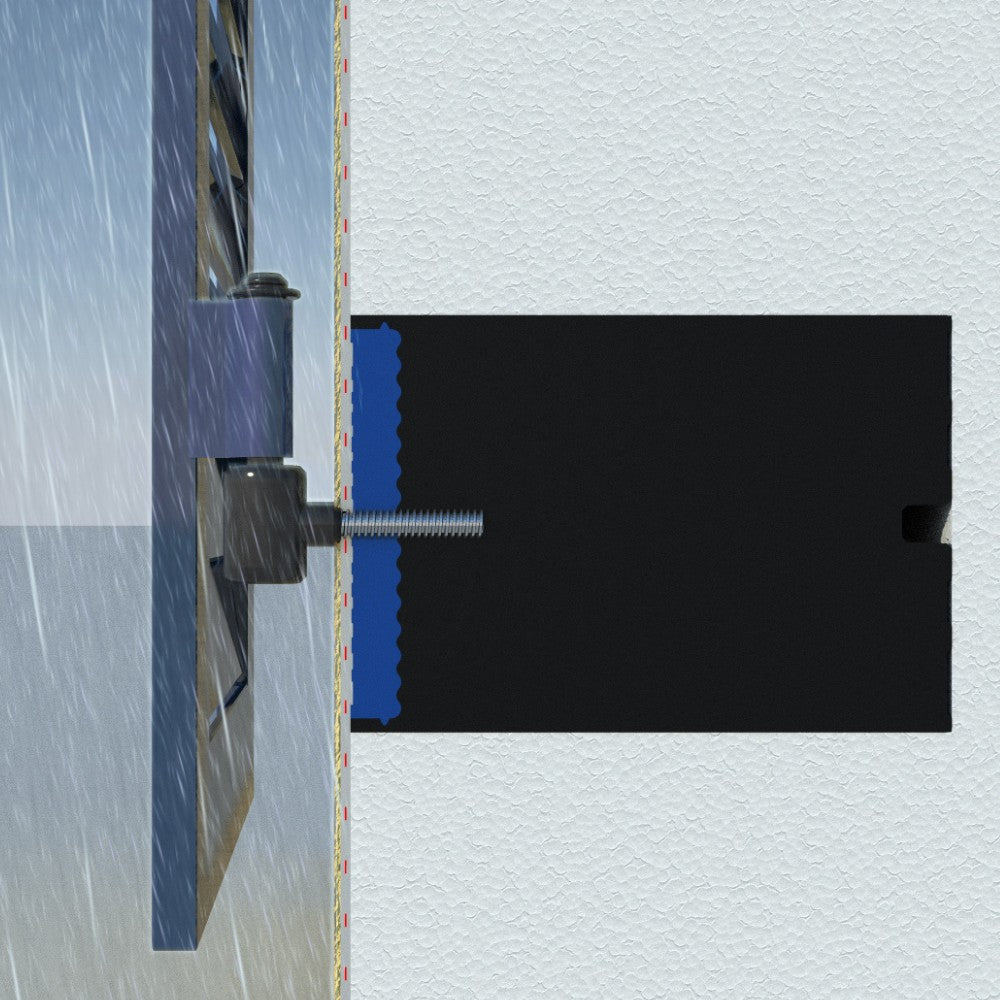

Zweite Einlage: Aus Polyethylen (PE) – dient der sicheren Verschraubung des Anbauteils (z. B. Kloben)
Optimiert für die punktuelle Befestigung von Fensterladenkloben

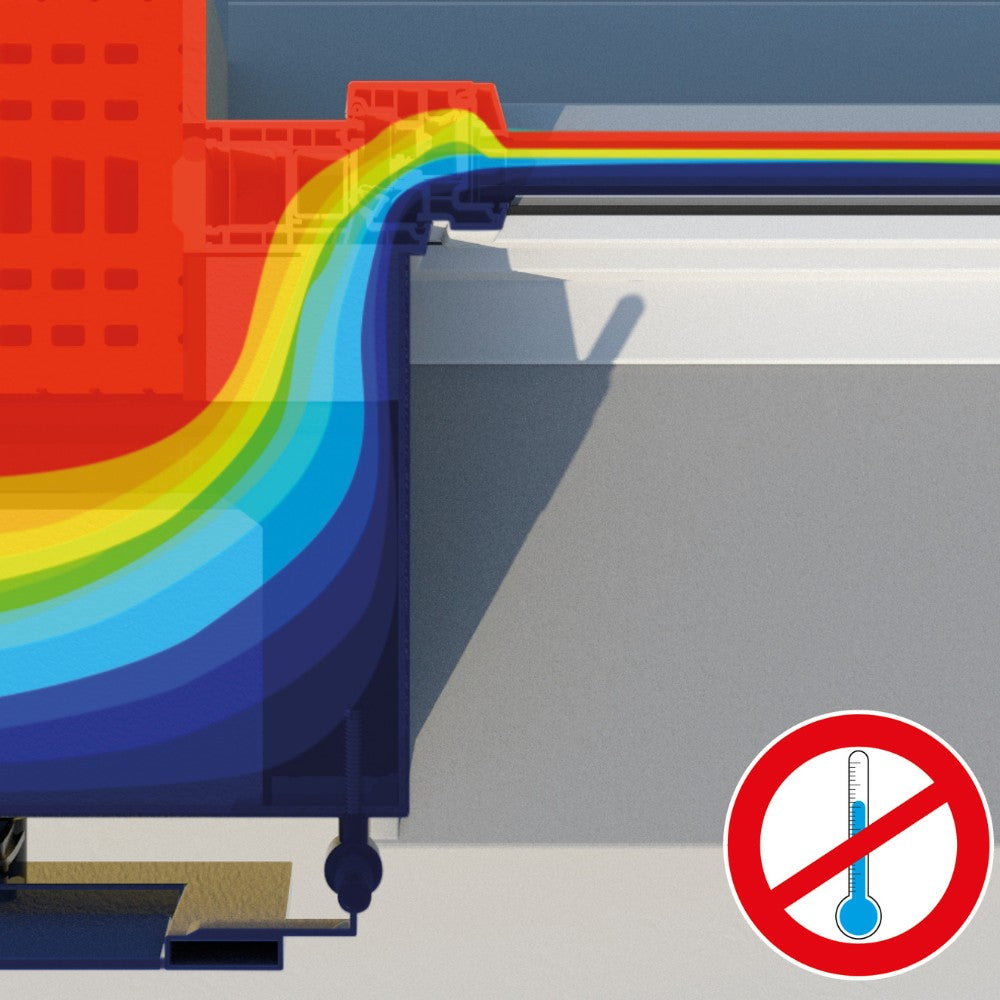

Keine Wärmebrücken

Vorteile auf einen Blick

✅ Wärmebrückenfreie Montage – schützt Dämmung und Energieeffizienz

✅ Zweifach verstärkt – zwei integrierte Einlagen für sicheren Halt

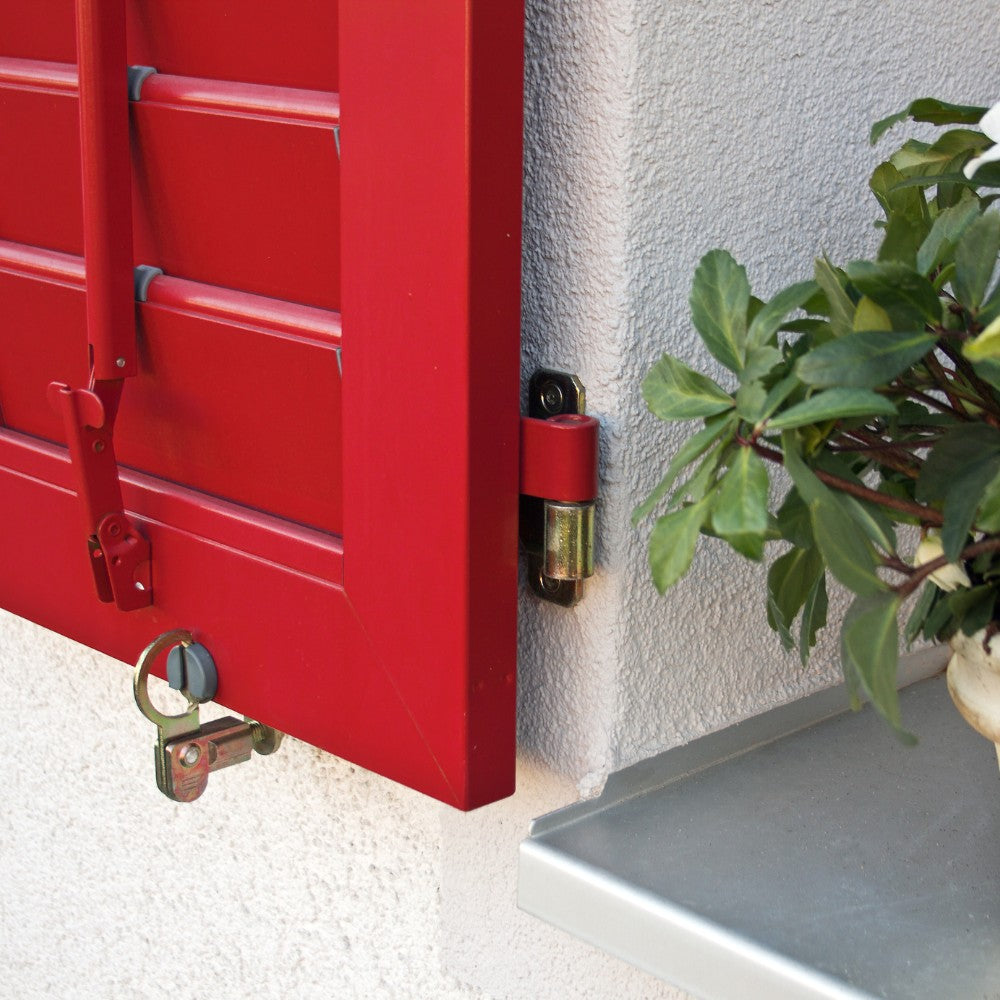

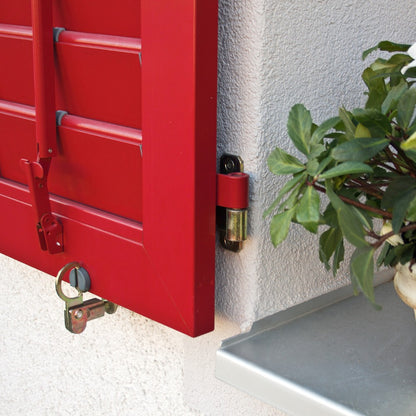

✅ Ideal für Fensterläden – speziell für Schraubkloben und Flanschkloben

✅ Vormontiert & montagefertig – schnelle und einfache Verarbeitung

✅ Kompakte Bauform – geeignet auch für schmale Leibungen oder schwierige Einbausituationen

Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.

Produkteigenschaften

Abmessungen
Grundfläche: 240 x 125 mm
Typen T: 60 – 200 mm
Nutzfläche: 108 x 48 mm
Dicke Kunststoffeinlage: 15 mm
Lochabstand: 100 x 100 mm
Raumgewicht PU: 350 kg/m³

Anwendungsbereiche

- Fensterladenkloben (Schraubkloben, Flanschkloben)
- Führungsschienen für Schiebeläden

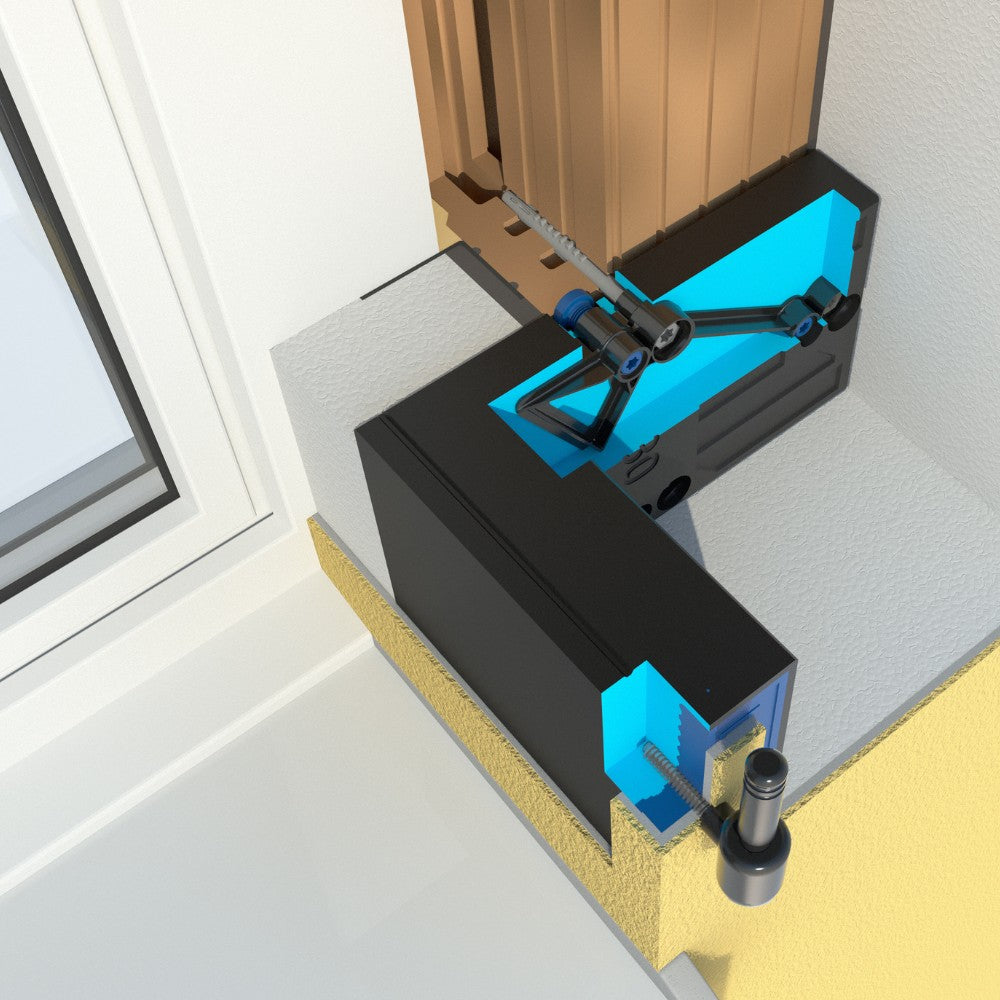

- Stellfüße für bewegliche oder klappbare Fensterläden
- Punktuelle, leichte Anbauteile in der Dämmebene

Zulässige Lasten Montageelement

Zulässige Lasten K1-PE

Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei fachgerechter Montage gem. Montageanleitung in bündiger Ausführung zur tragenden Wand. Die zulässigen Lasten variieren je nach Dämmstoffdicke und Befestigungsart im Untergrund.

FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.

Empfohlene Lasten je Dämmstärke
Dämmstärke (mm)	Zugbeanspruchung (FZ) (kg)	Querbeanspruchung (FV) (kg)
60	55	82
80	58	74
100	60	66
120	62	59
140	64	53
160	66	47
180	67	42
200	68	38

Wichtiger Hinweis:
Die angegebenen Werte gelten für bündige Montage zur tragenden Wand. Für überstehende Montagen sind separate Lastabminderungen zu berücksichtigen. Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γ_M und γ_F = 1,40. Eine statische Berechnung durch eine Fachkraft wird empfohlen.

Hinweis zur Umrechnung von kg in kN:
Kilogramm (kg) ist eine Masseeinheit – Kilonewton (kN) eine Krafteinheit. Zur Umrechnung von Eigengewicht gilt:

1 kN ≈ 100 kg

⚠️ Gilt nur für vertikale Eigenlasten, z. B. durch das Eigengewicht eines Bauteils.

Empfohlene Gebrauchslast Zugkraft auf Verschraubung in der Kunststoffplatte.

M-Schrauben:
M6: ca. 50 kg
M8: ca. 100 kg
M10: ca. 110 kg
M12: ca. 140 kg

Holzschrauben:
Ø 5 mm: ca. 80 kg
Ø 6 mm: ca. 90 kg
Ø 8 mm: ca. 100 kg
Ø 10 mm: ca.160 kg

Bei den angegebenen Werten handelt es sich um Schraubenauszugskräfte einer Einzelschraube aus der Kunststoffplatte.
